测角仪配件

发布时间:2019-1-19 13:35:57 已展示:3877次

发光位置校正器(SSL-BPC)

发光位置校正器设置包括

  • 将机械结构连接到B和C平面旋转轴上
  • 杂散光管
  • USB供电光度计L-40.1,测量范围10-100000 lx
  • 软件:
    • 自动测量水平角发光位置校正系数
    • 兼容B型和C型测角仪
  • 该实用装置可用于根据发光位置(水平角度)校正光输出,使SSL测角仪在未改变安装方向的情况下符合CIE S025标准。
  • 辅助光度计需要组装到附加臂的水平轴上。光度计直接对准照明器具。

B型测角仪中的发光位置校正器(BPS)装置

B型测角仪中的发光位置校正器(BPS)装置

单击“Start BPC”按钮,打开对话框窗口。下载发光位置校正器(BPC)将要测试的照

明器具对应的IES数据文件。

当照明器具在某个角度稳定时,记录每个水平角度的测量值,保存到已下载的IES文件中。

单位时间段的允许漂移量(%):在下述控制中定义的时间段内,当光束读数漂移小于此值时,将记录相对发光强度。

周期性光测量之间的延迟(s):比较光漂移的时间段。

绝对流明积分器(SSL-ALI

绝对流明积分器(ALI)装置用于大型SSL测角仪工作站,以测量处于其标称发光位置的小型光源。通过这种方式,测量结果直接与CIE S025标准兼容。

绝对流明积分器设置,ALI(左侧)-旋转设置时的简单软件设置



绝对流明积分器设置,ALI(左侧)-旋转设置时的简单软件设置。

光度测试效率

频闪测量工具(SSL Flicker-sw)

频闪是利用“光度计设置”中指定的光度计进行测量(见3.4.2)。在测角仪的设置中有用于测量频闪的软件程序。使用SSL L-200光度计进行频闪测量,可以使勒克斯水平高于5 lx。可以按以下参数形成单独的频闪报告(pdf/html):

  • - 频闪变百分比/调制指数
  • - 频闪指数
  • - 频闪频率
  • - FFT频率
  • - 采用脉宽调制时的占空比(软件根据“脉宽调制检测限值”来识别脉宽调制信号)

注意:频闪百分比是在测角扫描中自动测量的。

光度测试效率

可编程直流电源工具(SSL DC-sw)

该工具可用于:

  • 检测直流电流/电压与光亮度输出的函数关系
  • 远程控制TDK lambda GEN系列可编程电源的输出电压和电流。
  • 在不同用户设定的电流/电压条件下自动测量发光功效。

光度测试效率

C型测角光度计的B型附件(SSL-B-xxx)

B型测角仪(左)和C型测角仪(右)的配置- LUMI 120

B型测角仪(左)和C型测角仪(右)的配置- LUMI 120

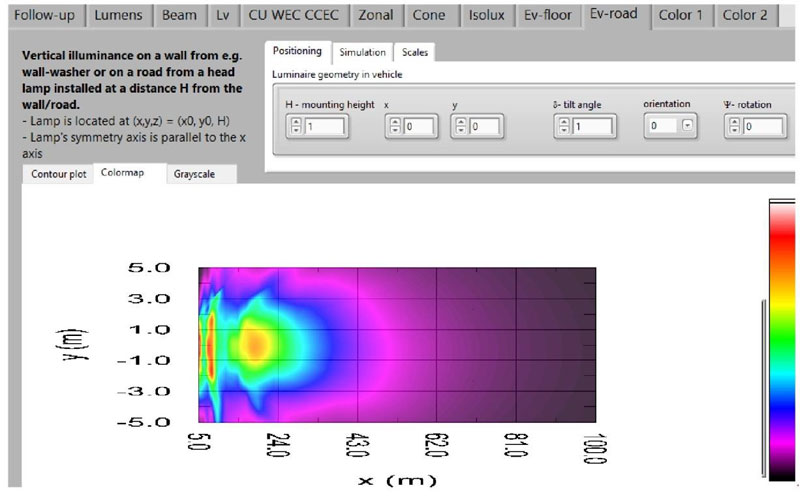

分析路面照度分布的软件工具。可以调整灯的方向和距离道路的高度。

彩色图(横向)-针对汽车灯具的测量,选项卡以更特殊的方式显示照 度的等值线,并同时显示光束距离。彩色图(横向)-针对汽车灯具的测量,选项卡以更特殊的方式显示照度的等值线,并同时显示光束距离。

B型测角仪的发光强度鉴定(Candela sw)

该应用程序可用于测量任何单一方向的发光强度(单位:坎德拉,简称cd)。

灯具安装在B型测角仪上。

测量-按钮

将在测试角度位置上测量发光强度。

  • 数据将保存到“ Folder ” 控件指定的文件夹中的“Luminaire.cds”文件中。

注意:

  • 从上面看,正水平角度在右侧。
  • 从上面看,负水平角度在左侧。
  • 正垂直角度在水平面的上方。
  • 负垂直角度在水平面的下方。
